¿Cómo funciona una válvula hidráulica en un sistema hidráulico de circuito abierto?

¡Hola! Soy proveedor de válvulas hidráulicas y hoy los llevaré en un pequeño viaje para comprender cómo funciona una válvula hidráulica en un sistema hidráulico de circuito abierto.

En primer lugar, comprendamos rápidamente qué es un sistema hidráulico de circuito abierto. En términos simples, es un sistema en el que el fluido pasa a través de la bomba, hacia los actuadores (como cilindros o motores) y luego regresa al depósito sin recircular en un circuito cerrado. Es como una calle de sentido único para el fluido hidráulico.

Ahora, la estrella del espectáculo: la válvula hidráulica. Las válvulas hidráulicas son como los policías de tránsito del sistema hidráulico. Controlan el flujo, la presión y la dirección del fluido hidráulico, asegurándose de que todo funcione sin problemas.

Comencemos con cómo controlan el flujo. Las válvulas de control de flujo se utilizan para regular la cantidad de fluido que pasa a través de una parte particular del sistema. Piense en ello como un grifo en su cocina. Puede girar la manija para aumentar o disminuir la cantidad de agua que sale. En un sistema hidráulico, la válvula de control de flujo hace lo mismo con el fluido hidráulico. Al cambiar el tamaño del orificio (una pequeña abertura), la válvula puede restringir o permitir que fluya más líquido. Esto es crucial porque diferentes partes del sistema pueden requerir diferentes cantidades de fluido para funcionar a la velocidad correcta. Por ejemplo, si tiene un cilindro hidráulico que necesita moverse rápidamente, querrá que fluya más fluido hacia él y la válvula de control de flujo se puede ajustar en consecuencia. Puede obtener más información sobre el aspecto del equilibrio relacionado con este tipo de control enEquilibrio de la válvula de retención hidráulica.

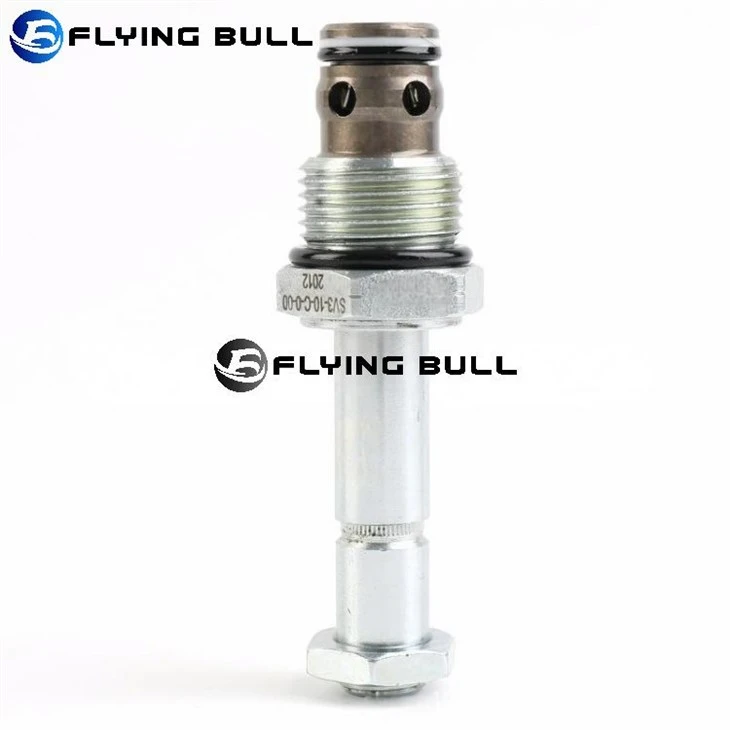

El siguiente paso es el control de presión. Las válvulas de alivio de presión son aquí los actores clave. En un sistema hidráulico, la presión puede aumentar por varias razones, como la resistencia en las tuberías o la carga sobre el actuador. Si la presión sube demasiado, puede dañar los componentes del sistema. Ahí es donde interviene la válvula de alivio de presión. Está configurada en un cierto límite de presión. Cuando la presión en el sistema excede este límite, la válvula se abre y permite que parte del fluido evite la ruta de flujo normal y regrese al depósito. De esta manera, mantiene la presión bajo control y protege el sistema contra la sobrepresurización. Es como la válvula de seguridad de una olla a presión. ElCartucho de válvula de contrapesoes un ejemplo de un componente que ayuda a mantener el equilibrio de presión correcto en el sistema.

Ahora, hablemos del control de dirección. Las válvulas de control direccional se utilizan para determinar el camino que sigue el fluido hidráulico en el sistema. Pueden dirigir el fluido a diferentes actuadores o cambiar la dirección de movimiento de un actuador. Por ejemplo, en un cilindro hidráulico, una válvula de control direccional puede hacer que el pistón se mueva hacia adentro y hacia afuera. Estas válvulas suelen tener diferentes posiciones, como abierta, cerrada o varias posiciones intermedias. Cuando la válvula está en una determinada posición, conecta diferentes puertos en el sistema, permitiendo que el fluido fluya en una dirección específica. ElEquilibrio de válvulasAquí es importante garantizar que la válvula funcione con suavidad y precisión al cambiar la dirección del fluido.

En un sistema hidráulico de circuito abierto, estas válvulas trabajan juntas en armonía. La bomba proporciona la energía inicial empujando el fluido hacia el sistema. La válvula de control de flujo decide cuánto fluido recibe cada pieza, la válvula de control de presión mantiene la presión segura y la válvula de control direccional guía el fluido hacia donde debe ir.

Tomemos un ejemplo del mundo real para que quede más claro. Imagínese una excavadora de construcción. El sistema hidráulico de una excavadora utiliza principios de circuito abierto. El motor acciona la bomba hidráulica, que bombea el fluido al sistema. Existen diferentes cilindros hidráulicos para mover la pluma, el brazo y el cucharón. Las válvulas de control direccional se utilizan para controlar qué cilindro se mueve y en qué dirección. Por ejemplo, cuando el operador quiere levantar la pluma, la válvula de control direccional dirige el fluido al cilindro apropiado. La válvula de control de flujo garantiza que la pluma se mueva a la velocidad correcta y la válvula de control de presión protege el sistema de cualquier pico repentino de presión que pueda ocurrir cuando la pluma golpea una carga pesada.

Una de las ventajas de las válvulas hidráulicas en un sistema de circuito abierto es su flexibilidad. Puede ajustar fácilmente las válvulas para cambiar el funcionamiento del sistema. Si necesita cambiar la velocidad de un actuador, puede modificar la válvula de control de flujo. Si el sistema experimenta demasiada presión, puede ajustar la válvula de alivio de presión.

Sin embargo, como cualquier componente mecánico, las válvulas hidráulicas también necesitan un mantenimiento adecuado. La suciedad y los residuos en el fluido hidráulico pueden obstruir las válvulas y afectar su rendimiento. Cambiar periódicamente el fluido hidráulico y utilizar filtros de alta calidad puede ayudar a prevenir esto. Además, verificar la configuración de la válvula y asegurarse de que esté dentro del rango recomendado es importante para el funcionamiento a largo plazo del sistema.

En conclusión, las válvulas hidráulicas son esenciales en un sistema hidráulico de circuito abierto. Controlan el flujo, la presión y la dirección del fluido, lo que permite que el sistema realice diversas tareas de manera eficiente. Ya sea en equipos de construcción, maquinaria industrial o incluso en algunas aplicaciones automotrices, las válvulas hidráulicas desempeñan un papel vital.

Si está buscando válvulas hidráulicas de alta calidad para su sistema hidráulico de circuito abierto, me encantaría conversar con usted. Disponemos de una amplia gama de válvulas que están diseñadas para satisfacer diferentes necesidades y especificaciones. Simplemente comuníquese y podremos iniciar una discusión sobre cómo nuestros productos pueden encajar en su sistema.

Referencias

• "Sistemas hidráulicos: componentes, circuitos y aplicaciones" por Fred E. Shearer
• "Energía fluida con aplicaciones" por Anthony Esposito
